Laboratorio No 2

En la aplicación Boole se desarrolla el diseño para un decodificador alfanumérico para luego visualizar en un display de 16 segmentos. Se inicia con el diseño de las letras y números, siguiente con la combinación de entradas y salidas de acuerdo al diseño, para el caso serán 6 entradas y 16 salidas, con la aplicación Boole se genera el código en VHDL

para luego exportar el archivo generado por la aplicación al programa XilinK para hacer el esquemático con los flip flops para la secuencia de conteo, el decodificador alfanumérico y el display de 16 segmentos para la visualización.

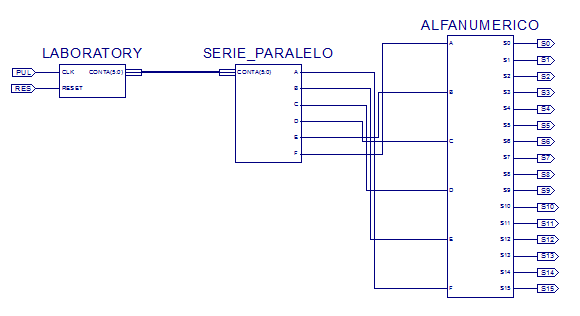

Esquema del diseño
